當前位置：首頁 >> 軸流泵
>> 耐腐軸流泵 >> HZWS石墨軸流泵 更新時間 2026-1-16 0:40:45
耐腐軸流泵
| HZWS石墨軸流泵 |
 |
產品名稱： | HZWS石墨軸流泵 | |||||
| 型號： | HZWS | ||||||
| 流量： | 300～12000m3/h | ||||||
| 揚程： | 3～5m | ||||||
| 功率： | 7.5～250kw | ||||||
|
|||||||
| 您正在瀏覽：【HZWS石墨軸流泵】 | |||||||
HZWS石墨軸流泵詳細介紹
HZWS石墨軸流泵產品概述：
HZWS石墨軸流泵是我公司自主研發設計的新型耐酸，耐高溫，耐腐，耐磨里面軸流泵，采用石墨材料制作，耐高溫酸性介質的理想材料，既具有優異的耐溫性，耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，能適應各種不同的工況條件的泵，該泵既耐腐蝕又耐磨損，使用范圍十分廣泛，特別適用于含固量高，強酸性高溫的腐蝕性介質（含固體顆粒的重量濃度≤10％，固體顆粒直徑≤1.0mm）。HZWS石墨軸流泵耐高溫鹽酸、高溫硫酸、高溫混合酸及強酸性高溫介質采用德國生產制造工藝，突破耐酸耐高溫泵領域極限，是國內擁有合成石墨靜壓納米防透工藝制造石墨泵技術，突破國外細分市場壟斷和技術避磊，是替代哈氏合金，鈦合金等稀有金屬合金材料的理想選擇。
HZWS石墨軸流泵型號說明：
H：標準化工離心泵
ZW：軸流泵
S：石墨材質
500：進口口徑500mm
1、HZWS石墨軸流泵是我公司參照GB/T13008標準結合非金屬泵的工藝設計制造夾板式石墨軸流泵，具有耐高溫、耐腐、耐磨、機械強度高、高效節能等優點，在-30℃～180℃的惡劣環境下可放心長期使用。
2、泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用浸漬石墨（碳纖，玻纖，銅）等材料供不同的工況條件選用。
3、泵殼整體石墨材料，厚度30mm-50mm,對夾式設計，金屬支撐，限制了全塑石墨泵殼受熱軸向膨脹和受壓軸向壓縮性變形，克服了泵體產生壓縮變形、冷縮變形等導致機械性能不穩定的缺點，采用CFD計算機流體力學設計水力部件進行模塊設計和模壓成型，應能承受高速高壓液體的沖刷，且能夠承受瞬時熱沖擊的影響，具有高抗汽蝕能力、流道光潔、互換性好，有效地提升了石墨軸流泵運行穩定性。
4、葉輪采用整體石墨材料，CFD計算機流體力學設計水力部件進行模塊設計和精密加工，保證了可靠的扭矩傳遞，開式結構，流道優化設計、高效率、低NPSHR值，保證了泵流量及揚程穩定性；
5、泵的密封為集裝式雙端面耐高溫耐腐耐磨機封，可輸送含有顆粒，結晶介質?？膳渲肁PI682標準密封布置和沖洗方案；
5、機封動環、靜環采用高耐磨耐溫的晶體碳化硅材料或HC276合金，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命；
6、后拉式設計，無需拆卸管道，維修方便；
7、結構形式：立式、臥式，直聯傳動、皮帶傳動、液力偶合、萬向節傳動。
HZWS石墨軸流泵適用范圍：
HZWS石墨軸流泵性能范圍：
性能范圍：設計壓力：1.6mpa；
HZWS石墨軸流泵適用范圍：
適用范圍：強制循環軸流泵適用于：隔膜法燒堿、磷酸、真空制鹽、乳酸鈣、氧化鋁、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。特別適用于高溫鹽酸，高溫硫酸，高溫混合酸及強酸性高溫介質；
HZWS石墨軸流泵性能范圍：
性能范圍：設計壓力：1.6mpa；
口徑：250～1000mm；
流量：300～12000m3/h；
揚程：3～5m
功率：7.5～250kw；
使用溫度：-30℃～180℃；

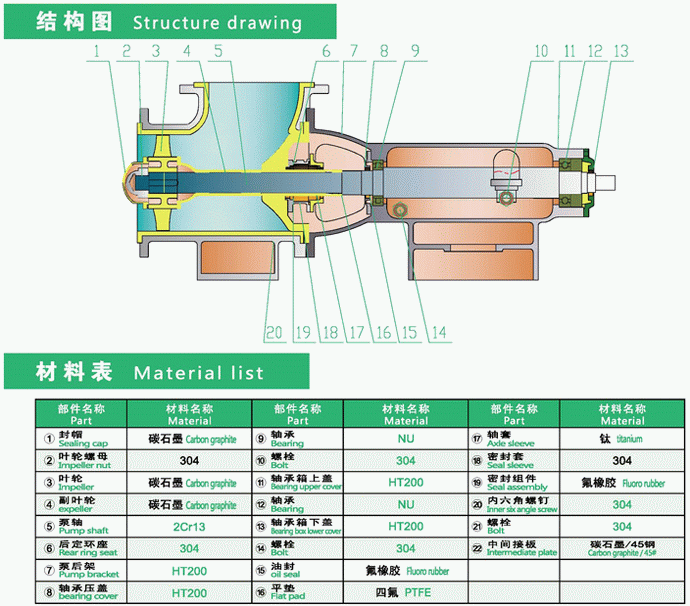

HZWS石墨軸流泵結構圖與材料表：
HZWS石墨軸流泵結構圖性能參數表：
HZWS石墨軸流泵結構圖與材料表：
HZWS石墨軸流泵結構圖性能參數表：
| 規格 | 額定流量 Q(m3/h) | 流量范圍 Q(m3/h) | 額定揚程 H(m) | 揚程范圍 H(m) | 轉速 N(r/min) | 配用電機 Kw |
| HZWS300I-A | 900 | 500～900 | 4 | 3～5 | 1450 | 22 ～37 |
| HZWS350I | 1200 | 1000～1500 | 4 | 3～5 | 1450 | 30 ～45 |
| HZWS450I | 2200 | 1900～2300 | 4 | 3～5 | 980 | 45 ～75 |
| HZWS500I | 2700 | 2000～3000 | 4 | 3～5 | 740 | 75 ～110 |
| HZWS600 I | 3200 | 2800～3400 | 4 | 3～5 | 740 | 90 ～132 |
| HZWS600II | 3600 | 3400～4000 | 4 | 3～5 | 740 | 90 ～160 |
| HZWS700I | 4000 | 3800～5000 | 4 | 3～5 | 740 | 110 ～160 |
| HZWS800 | 7000 | 6000～8000 | 4 | 2.5～6 | 590 | 110～200 |
| HZWS900 | 9000 | 8000～11000 | 4 | 2.5～6 | 480 | 132～200 |
| HZWS1000 | 12000 | 11000～14000 | 4 | 2.5～6 | 480 | 160～250 |
| HZWS1100 | 15000 | 14000～17000 | 4 | 2.5～6 | 480 | 200～300 |
| HZWS1200 | 18000 | 17000～20000 | 4 | 2.5～6 | 480 | 250～350 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【HZWS石墨軸流泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
