當前位置：首頁 >> 多級泵
>> 立式多級泵 >> QDL型立式多級泵 更新時間 2026-1-16 0:40:14
立式多級泵
| QDL型立式多級泵 |
 |
產品名稱： | QDL型立式多級泵 | |||||
| 型號： | QDL | ||||||
| 流量： | 2-160m3/h | ||||||
| 揚程： | 18-222m | ||||||
| 功率： | 0.37-15KW | ||||||
|
|||||||
| 您正在瀏覽：【QDL型立式多級泵】 | |||||||
QDL型立式多級泵詳細介紹
QDL型立式多級泵產品概述：
QDL型立式多級泵是根據本公司ISG型立式離心泵及GDL型立式多級離心泵的優點而設計的。在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了先進的水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、外型美觀、維修方便。QDL型立式多級泵特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。
QDL型立式多級泵工作條件：
冷熱清潔的，非易燃易爆并不含有固體顆?；蚶w維的液體。
液體溫度：-15℃至+120℃。
環境溫度：最高+40℃。
最小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。
QDL型立式多級泵應用范圍：
QDL型立式多級泵適用于市政供水及增壓，工業循環系統及加工系統， 鍋爐給水及冷凝液系統，家庭供水，環保水處理，滲透分析系統，農業灌溉及脫水，工業廠房清洗及各種清洗工作（其它）許多專門用途。普通型適合于液體傳輸，冷熱清潔水、軟化水的循環和增壓。不銹鋼型亦適用于微堿水、礦物質水、蒸餾水、游泳池水及其它含氯化物液體，但液體允許溫度需要降低。

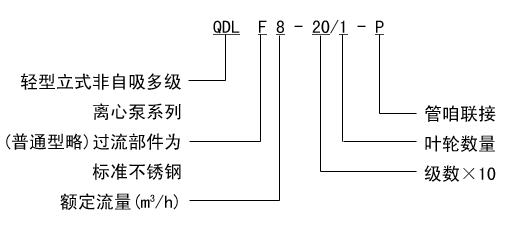

QDL型立式多級泵型號說明：

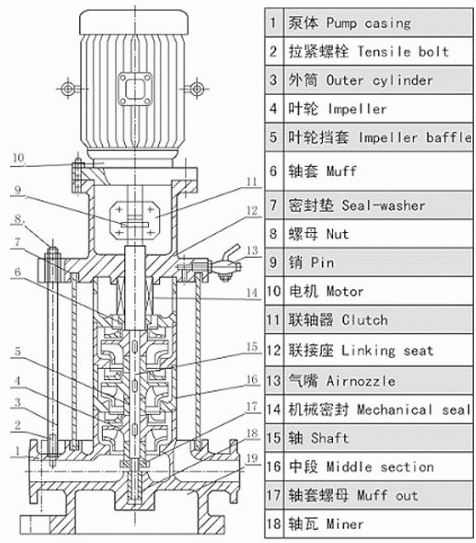

QDL型立式多級泵外形結構圖：
QDL型立式多級泵性能參數表：
QDL2性能參數表
|
||||||||||
| 型 號 | 配用電機
（kW） |
Q
m3/h |
1
|
1.2
|
1.6
|
2
|
2.4
|
2.8
|
3.2
|
3.5
|
| QDL2-20 | 0.37
|
H （m）
|
18
|
17
|
16
|
15
|
13
|
12
|
10
|
8
|
| QDL2-30 | 0.37
|
27
|
26
|
24
|
22
|
20
|
18
|
15
|
12
|
|
| QDL2-40 | 0.55
|
36
|
35
|
33
|
30
|
26
|
24
|
20
|
16
|
|
| QDL2-50 | 0.55
|
45
|
43
|
40
|
37
|
33
|
30
|
24
|
20
|
|
| QDL2-60 | 0.75
|
53
|
52
|
50
|
45
|
40
|
36
|
30
|
24
|
|
| QDL2-70 | 0.75
|
63
|
61
|
57
|
52
|
47
|
41
|
35
|
28
|
|
| QDL2-90 | 1.1
|
80
|
78
|
73
|
67
|
61
|
54
|
45
|
37
|
|
| QDL2-110 | 1.1
|
98
|
95
|
89
|
82
|
73
|
64
|
54
|
44
|
|
| QDL2-130 | 1.5
|
116
|
114
|
106
|
98
|
89
|
78
|
65
|
52
|
|
| QDL2-150 | 1.5
|
134
|
130
|
123
|
112
|
10
|
90
|
73
|
60
|
|
| QDL2-180 | 2.2
|
161
|
157
|
148
|
136
|
121
|
108
|
91
|
76
|
|
| QDL2-220 | 2.2
|
197
|
192
|
180
|
165
|
148
|
130
|
110
|
90
|
|
| QDL2-260 | 3
|
232
|
228
|
214
|
198
|
179
|
158
|
130
|
110
|
|
QDL4性能參數表
|
||||||||||
| 型 號 | 配用電機
（kW） |
Q
m3/h |
1.5
|
2.0
|
3.0
|
4.0
|
5.0
|
6.0
|
7.0
|
8.0
|
| QDL4-20 | 0.37
|
H （m）
|
19
|
18
|
17
|
15
|
13
|
10
|
8
|
6
|
| QDL4-30 | 0.55
|
28
|
27
|
26
|
24
|
20
|
18
|
13
|
10
|
|
| QDL4-40 | 0.75
|
38
|
36
|
34
|
32
|
27
|
24
|
19
|
13
|
|
| QDL4-50 | 1.1
|
47
|
45
|
43
|
40
|
34
|
31
|
23
|
17
|
|
| QDL4-60 | 1.1
|
56
|
54
|
52
|
48
|
41
|
37
|
28
|
20
|
|
| QDL4-80/7 | 1.5
|
66
|
63
|
61
|
56
|
48
|
43
|
33
|
24
|
|
| QDL4-80 | 1.5
|
74
|
72
|
70
|
64
|
55
|
50
|
38
|
27
|
|
| QDL4-100 | 2.2
|
96
|
90
|
87
|
81
|
71
|
62
|
48
|
34
|
|
| QDL4-120 | 2.2
|
114
|
108
|
104
|
95
|
85
|
75
|
58
|
41
|
|
| QDL4-160/14 | 3.0
|
136
|
126
|
122
|
112
|
101
|
89
|
68
|
48
|
|
| QDL4-160 | 3.0
|
152
|
144
|
140
|
129
|
115
|
101
|
78
|
55
|
|
| QDL4-190 | 4.0
|
183
|
171
|
168
|
153
|
137
|
122
|
93
|
67
|
|
| QDL4-220 | 4.0
|
211
|
200
|
192
|
178
|
160
|
138
|
108
|
79
|
|
QDL8性能參數表
|
||||||||||
型 號
|
配用電機
（kW） |
Q
m3/h |
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
| QDL8-20 | 0.75
|
H （m）
|
21
|
20
|
19
|
18
|
17
|
16
|
15
|
14
|
| QDL8-30 | 1.1
|
31
|
30
|
29
|
28
|
26
|
24
|
23
|
20
|
|
| QDL8-40 | 1.5
|
41
|
40
|
39
|
37
|
35
|
32
|
30
|
27
|
|
| QDL8-50 | 2.2
|
52
|
50
|
48
|
46
|
44
|
41
|
37
|
34
|
|
| QDL8-60 | 2.2
|
62
|
60
|
58
|
55
|
53
|
49
|
45
|
41
|
|
| QDL8-80 | 3.0
|
83
|
80
|
78
|
74
|
70
|
65
|
60
|
54
|
|
| QDL8-100 | 4.0
|
104
|
100
|
97
|
92
|
88
|
80
|
75
|
68
|
|
| QDL8-120 | 4.0
|
125
|
120
|
116
|
110
|
105
|
97
|
90
|
81
|
|
| QDL8-140 | 5.5
|
146
|
140
|
136
|
129
|
123
|
113
|
105
|
95
|
|
| QDL8-160 | 5.5
|
166
|
160
|
155
|
147
|
140
|
130
|
120
|
108
|
|
| QDL8-180 | 7.5
|
187
|
180
|
175
|
166
|
158
|
146
|
135
|
122
|
|
| QDL8-200 | 7.5
|
208
|
200
|
194
|
185
|
175
|
162
|
150
|
135
|
|
QDL16性能參數表
|
||||||||||
型 號
|
配用電機
（kW） |
Q
m3/h |
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
| QDL16-30/2 | 2.2
|
H （m）
|
28
|
27
|
26
|
25
|
23
|
21
|
19
|
17
|
| QDL16-30 | 3.0
|
42
|
41
|
39
|
37
|
35
|
32
|
29
|
26
|
|
| QDL16-40 | 4.0
|
56
|
54
|
52
|
50
|
47
|
44
|
38
|
34
|
|
| QDL16-50 | 5.5
|
69
|
68
|
65
|
62
|
59
|
54
|
48
|
43
|
|
| QDL16-60 | 5.5
|
83
|
81
|
78
|
75
|
70
|
64
|
58
|
52
|
|
| QDL16-70 | 7.5
|
97
|
95
|
92
|
87
|
82
|
75
|
68
|
61
|
|
| QDL16-80 | 7.5
|
111
|
108
|
105
|
100
|
94
|
86
|
77
|
70
|
|
| QDL16-100 | 11
|
139
|
136
|
131
|
125
|
118
|
108
|
97
|
87
|
|
| QDL16-120 | 11
|
167
|
163
|
157
|
150
|
141
|
129
|
116
|
105
|
|
| QDL16-140 | 15
|
194
|
190
|
184
|
175
|
165
|
151
|
136
|
122
|
|
| QDL16-160 | 15
|
222
|
217
|
210
|
200
|
189
|
173
|
155
|
140
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【QDL型立式多級泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
