| YCY14-1B壓力變量軸向柱塞泵 |
 |
產品名稱： | YCY14-1B壓力變量軸向柱塞泵 | |||||
| 型號： | YCY14-1B | ||||||
| 流量： | |||||||
| 揚程： | |||||||
| 功率： | |||||||
|
|||||||
| 您正在瀏覽：【YCY14-1B壓力變量軸向柱塞泵】 | |||||||
YCY14-1B壓力變量軸向柱塞泵詳細介紹
YCY14-1B壓力變量軸向柱塞泵產品概述：
YCY14-1B壓力變量軸向柱塞泵系列泵是采用缸體旋轉，靠變量頭（斜盤）變量的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡的油膜厚度設計，使上述兩對運動面之間處在純液體磨擦下運轉，并省去了重型推力軸承，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、重量輕、噪音低、壽命長、自吸能力強等優點，它適用于鍛壓機械、機床、船舶、航空、冶金機械、塑料機械、工程機械和礦山機械等液壓設備。
YCY14-1B壓力變量軸向柱塞泵工作原理：
主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。 壓力補償變量泵的出口流量隨出口壓力的大小近似地在一定范圍內按恒功率曲線變化。當來自主體部分的高壓油通過通道、(b)、(c)進入變量殼體下腔后，油液經通道分別進入通道和，當彈簧的作用力大于由油道進入伺服活塞下端環形面積上的液壓推力時，則油液經（h）到上腔，推動變量活塞向下運動，使泵的流量增加。當作用于伺服活塞下端環形面積上的液壓推力大于彈簧的作用力時，則伺服活塞向上運動，堵塞通道，使腔的油通過腔而卸壓，此時，變量活塞上移，變量頭偏角減小，使泵的流量減小。 調節流量特性時，可先將限位螺釘擰至上端，根據所需的流量和壓力變化范圍，調節彈簧套，使其流量開始發生變化時的初始?jí)毫Ψ弦螅缓髮⑾尬宦葆敂Q至終級壓力時的流量不再發生變化，其中間的流量與壓力變化關系由泵的本身設計所決定。
YCY14-1B壓力變量軸向柱塞泵型號說明：

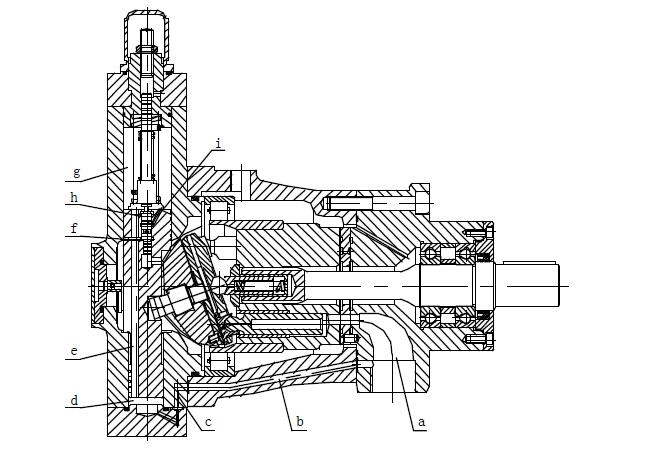

YCY14-1B壓力變量軸向柱塞泵結構圖：

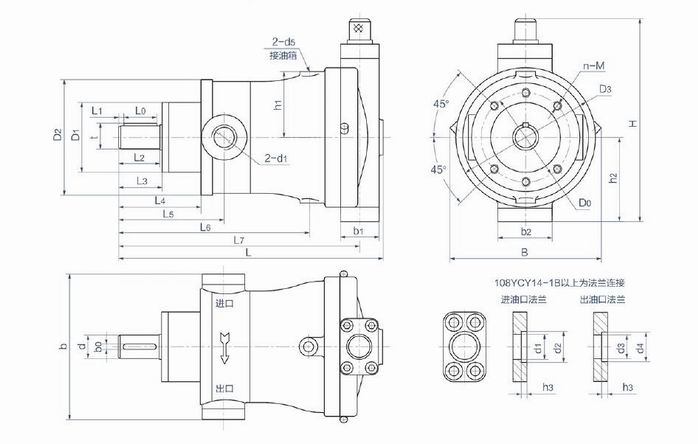

YCY14-1B壓力變量軸向柱塞泵外形尺寸：
YCY14-1B壓力變量軸向柱塞泵外形尺寸表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【YCY14-1B壓力變量軸向柱塞泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
