當前位置：首頁 >> 自吸泵
>> 臥式自吸泵 >> ZXP型臥式不銹鋼自吸泵 更新時間 2026-1-16 0:40:29
臥式自吸泵
| ZXP型臥式不銹鋼自吸泵 |
 |
產品名稱： | ZXP型臥式不銹鋼自吸泵 | |||||
| 型號： | ZXP | ||||||
| 流量： | 3.2-600m3/h | ||||||
| 揚程： | 12-80m | ||||||
| 功率： | 0.75-132KW | ||||||
|
|||||||
| 您正在瀏覽：【ZXP型臥式不銹鋼自吸泵】 | |||||||
ZXP型臥式不銹鋼自吸泵詳細介紹
ZXP型臥式不銹鋼自吸泵產品概述：
ZXP型臥式不銹鋼自吸泵是根據國內有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵過流部件為304不銹鋼或316不銹鋼、配套定制機械密封，使它具有耐酸耐腐、適用于各類腐蝕性較強的介質，壽命長并有較強的自吸能力等優點。該泵是由ZX自吸離心泵設計改良而來，泵體及過流部件全部使用304不銹鋼 316不銹鋼或更高標準的不銹鋼材質。因此該泵具有ZX自吸離心泵的所有特點，也擁有耐酸耐堿、抗強腐蝕的特點，廣泛適用化工、能源等對泵材質要求較高的工況環境。
ZXP型臥式不銹鋼自吸泵應用范圍：
1、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗、設備冷卻等。
2、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100厘珀、含固量可達30％以下)。
3、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。

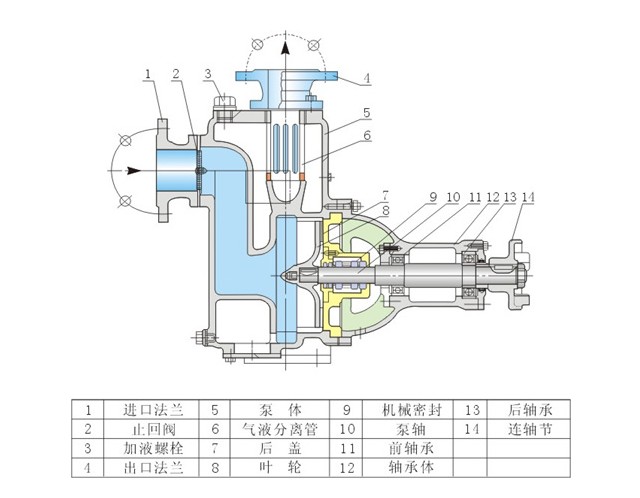

ZXP型臥式不銹鋼自吸泵外形結構圖：
ZXP型臥式不銹鋼自吸泵工作原理：
1、泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。
2、氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。
3、在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。
2、氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。
3、在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到泵的效率和自吸性能時，應給予更換。
ZXP型臥式不銹鋼自吸泵安裝示意圖：

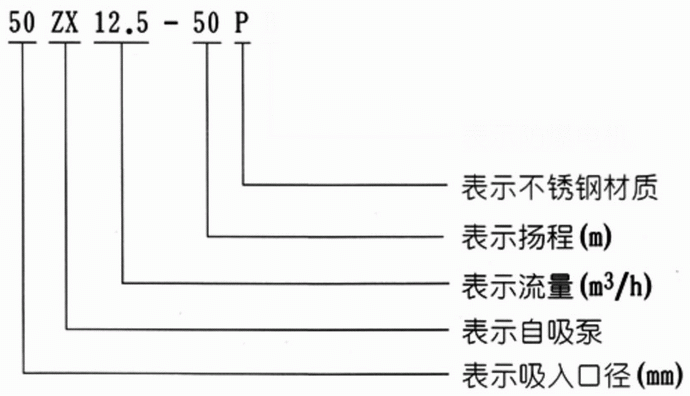

型號規格
|
流量Q
|
揚程
m |
吸程
m |
轉速
r/min |
自吸性能
min/5m |
功率KW
|
||
m3/h
|
L/S
|
軸功率
|
電機功率
|
|||||
25ZX3.2-20P
|
3.2
|
0.9
|
20
|
6.5
|
2900
|
1.9
|
0.46
|
0.75
|
25ZX3.2-32P
|
3.2
|
0.9
|
32
|
6.5
|
2900
|
1.8
|
0.8
|
1.1
|
40ZX6.3-20P
|
6.3
|
1.8
|
20
|
6.5
|
2900
|
1.9
|
0.87
|
1.1
|
40ZX10-40P
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX15-12P
|
15
|
4.2
|
12
|
6.5
|
2900
|
2.4
|
1.1
|
1.5
|
50ZX18-20P
|
18
|
5
|
20
|
6.5
|
2900
|
1.9
|
1.8
|
2.2
|
50ZX12.5-32P
|
12.5
|
3.5
|
32
|
6.5
|
2900
|
1.5
|
2.1
|
3
|
50ZX20-30P
|
20
|
5.6
|
30
|
6.5
|
2900
|
1.5
|
2.6
|
4
|
50ZX14-35P
|
14
|
3.9
|
35
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX10-40P
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX12.5-50P
|
12.5
|
3.5
|
50
|
6.5
|
2900
|
1.4
|
4.3
|
5.5
|
50ZX15-60P
|
15
|
4.2
|
60
|
6.5
|
2900
|
1.3
|
6.2
|
7.5
|
50ZX20-75P
|
20
|
5.6
|
75
|
6.5
|
2900
|
1.3
|
9.8
|
11
|
65ZX30-15P
|
30
|
8.3
|
15
|
6.5
|
2900
|
2
|
1.9
|
3
|
65ZX25-32P
|
25
|
6.9
|
32
|
6
|
2900
|
1.5
|
4.4
|
5.5
|
80ZX35-13P
|
35
|
9.7
|
13
|
6
|
2900
|
3.4
|
1.9
|
3
|
80ZX43-17P
|
43
|
12
|
17
|
6
|
2900
|
1.8
|
3.1
|
4
|
80ZX40-22P
|
40
|
11.1
|
22
|
6
|
2900
|
1.9
|
4.4
|
5.5
|
80ZX50-25P
|
50
|
13.9
|
25
|
6
|
2900
|
1.5
|
5.2
|
7.5
|
80ZX50-32P
|
50
|
13.9
|
32
|
6
|
2900
|
1.5
|
6.8
|
7.5
|
80ZX65-55P
|
60
|
16.7
|
55
|
6
|
2900
|
1.5
|
15
|
18.5
|
80ZX60-70P
|
60
|
16.7
|
70
|
6
|
2900
|
1.2
|
20.1
|
22
|
100ZX100-20P
|
100
|
27.8
|
20
|
6
|
2900
|
1.8
|
7.8
|
11
|
100ZX100-40P
|
100
|
27.8
|
40
|
6
|
2900
|
1.8
|
16.3
|
22
|
100ZX100-65P
|
100
|
27.8
|
65
|
6
|
2900
|
1.8
|
27.7
|
30
|
100ZX70-75P
|
70
|
19.4
|
75
|
5
|
2900
|
1.8
|
24.2
|
30
|
150ZX170-55P
|
170
|
47.2
|
55
|
5
|
2900
|
1.8
|
39.2
|
45
|
150ZX170-65P
|
170
|
47.2
|
65
|
5
|
2900
|
1.3
|
46.3
|
55
|
150ZX160-80P
|
160
|
44.4
|
80
|
5
|
2900
|
1.2
|
53.6
|
55
|
200ZX400-32P
|
400
|
111.1
|
32
|
5
|
1450
|
2
|
52.1
|
55
|
200ZX280-63P
|
280
|
77.8
|
63
|
5
|
1450
|
1.5
|
73.9
|
90
|
200ZX350-65P
|
350
|
97.2
|
65
|
5
|
1450
|
1.5
|
97.2
|
110
|
250ZX550-32P
|
550
|
152.8
|
32
|
5
|
1450
|
2
|
72.3
|
75
|
250ZX400-50P
|
400
|
111.1
|
50
|
5
|
1450
|
2
|
80
|
95
|
250ZX450-55P
|
450
|
125
|
55
|
5
|
1450
|
2
|
102.1
|
110
|
250ZX400-75P
|
400
|
111.1
|
75
|
5
|
1450
|
1.5
|
125.6
|
132
|
300ZX600-32P
|
600
|
166.7
|
32
|
5
|
1450
|
2
|
79.2
|
90
|
300ZX500-50P
|
500
|
138.9
|
50
|
5
|
1450
|
2
|
104.6
|
110
|
300ZX550-55P
|
550
|
152.8
|
55
|
5
|
1450
|
2
|
117.6
|
132
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【ZXP型臥式不銹鋼自吸泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
