當前位置：首頁 >> 多級泵
>> 臥式多級泵 >> TSWA型臥式多級離心泵 更新時間 2026-1-16 0:40:12
臥式多級泵
| TSWA型臥式多級離心泵 |
 |
產品名稱： | TSWA型臥式多級離心泵 | |||||
| 型號： | TSWA | ||||||
| 流量： | 18-155m3/h | ||||||
| 揚程： | 18.4-270m | ||||||
| 功率： | 2.2-180KW | ||||||
|
|||||||
| 您正在瀏覽：【TSWA型臥式多級離心泵】 | |||||||
TSWA型臥式多級離心泵詳細介紹
TSWA型臥式多級離心泵產品概述：
TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
TSWA型臥式多級離心泵適用范圍：
TSWA型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
TSWA型臥式多級離心泵產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。

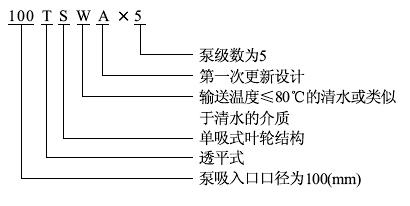

TSWA型臥式多級離心泵型號說明：

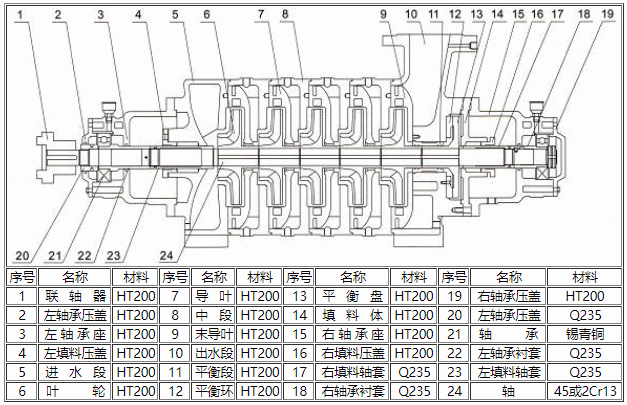

TSWA型臥式多級離心泵外形結構圖：
TSWA型臥式多級離心泵結構說明：
1、為多級節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來得到滿足；
2、主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；
3、轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪極好的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩，且噪聲低、振動小。
4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內；
5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；
6、與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。
TSWA型臥式多級離心泵工作條件：
1、適于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、介質溫度：-15℃~80℃；
3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于TSWA型臥式多級離心泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆?；蚓邚?qiáng)腐蝕性時，請?jiān)谟嗀洉r(shí)說明，以便提供更為可靠之產品。

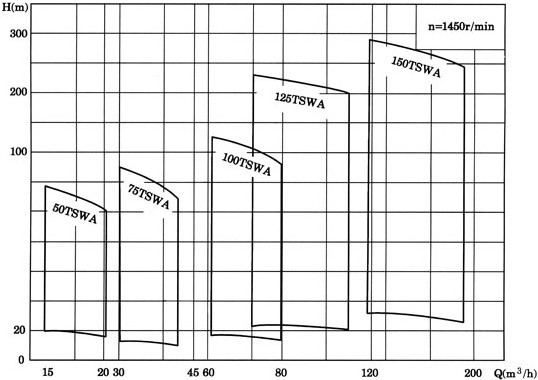

TSWA型臥式多級離心泵性能范圍圖：
型號 |
級數 |
流量(m3/h) |
揚程 |
轉速(r/min) |
電機功率 |
50TSWA |
2 |
18 |
18.4 |
1450 |
2.2 |
3 |
18 |
27.6 |
1450 |
3 |
|
4 |
18 |
36.8 |
1450 |
4 |
|
5 |
18 |
46 |
1450 |
5.5 |
|
6 |
18 |
55.2 |
1450 |
5.5 |
|
7 |
18 |
64.4 |
1450 |
7.5 |
|
8 |
18 |
73.6 |
1450 |
7.5 |
|
9 |
18 |
82.8 |
1450 |
7.5 |
|
75TSWA |
2 |
36 |
23 |
1450 |
5.5 |
3 |
36 |
34.5 |
1450 |
7.5 |
|
4 |
36 |
46 |
1450 |
11 |
|
5 |
36 |
57.5 |
1450 |
11 |
|
6 |
36 |
69 |
1450 |
15 |
|
7 |
36 |
80.5 |
1450 |
15 |
|
8 |
36 |
90 |
1450 |
18.5 |
|
9 |
36 |
103.5 |
1450 |
18.5 |
|
100TSWA |
2 |
69 |
31.2 |
1450 |
11 |
3 |
69 |
46.8 |
1450 |
15 |
|
4 |
69 |
62.4 |
1450 |
22 |
|
5 |
69 |
78 |
1450 |
30 |
|
6 |
69 |
93.6 |
1450 |
30 |
|
7 |
69 |
109.2 |
1450 |
37 |
|
8 |
69 |
124.8 |
1450 |
45 |
|
9 |
69 |
140.4 |
1450 |
45 |
|
125TSWA |
2 |
90 |
43.2 |
1450 |
22 |
3 |
90 |
64.8 |
1450 |
30 |
|
4 |
90 |
86.4 |
1450 |
45 |
|
5 |
90 |
108 |
1450 |
55 |
|
6 |
90 |
129.6 |
1450 |
75 |
|
7 |
90 |
151.2 |
1450 |
75 |
|
8 |
90 |
172.8 |
1450 |
90 |
|
9 |
90 |
194.4 |
1450 |
90 |
|
150TSWA |
2 |
155 |
60 |
1450 |
45 |
3 |
155 |
90 |
1450 |
75 |
|
4 |
155 |
120 |
1450 |
90 |
|
5 |
155 |
150 |
1450 |
110 |
|
6 |
155 |
180 |
1450 |
135 |
|
7 |
155 |
210 |
1450 |
155 |
|
8 |
155 |
240 |
1450 |
180 |
|
9 |
155 |
270 |
1450 |
180 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【TSWA型臥式多級離心泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
