離心油泵
| DY型不銹鋼多級離心油泵 |
 |
產品名稱： | DY型不銹鋼多級離心油泵 | |||||
| 型號： | DY型 | ||||||
| 流量： | 6-720m3/h | ||||||
| 揚程： | 100-1500m | ||||||
| 功率： | 7.5-2240KW | ||||||
|
|||||||
| 您正在瀏覽：【DY型不銹鋼多級離心油泵】 | |||||||
DY型不銹鋼多級離心油泵詳細介紹
DY型不銹鋼多級離心油泵產品概述：
DY型不銹鋼多級離心油泵該系列泵系臥式單吸多級分段式離心泵，可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。DY型：DY型泵用于輸送不含固體顆粒、溫度為一20℃～150℃、粘度小于120厘沲的油類和石油產品，允許進口壓力0.6MPa。DY型不銹鋼多級離心油泵是一款專用于石油化工行業的高溫高壓多級泵，采用了國家推薦使用的高效節能水力模型，具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點。通過改變泵的材質(或泵過流部分的材質)、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。
DY型不銹鋼多級離心油泵結構說明：
1、泵殼體部分
多級油泵泵殼體部分主要由軸承、前段、中段、后段、導葉等用螺栓聯接成整體，前段吸入口中線呈水平線，后段吐出口中線與水平垂直。
2、轉子部分
轉子部分主要由軸承及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分的葉輪數目是根據泵的級數而定。
3、軸承部分
本D型臥式多級油泵軸承有滑動軸承和滾動軸承兩種，按型號不同而定，均不承受軸向力。泵在運行中應當允許轉子部分在泵殼體中軸向游動，不能采用向心軸承。
4、泵的密封
泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予及時更換。
5、平衡機構
平衡機構由平衡環、平衡盤、平衡套等組成，平衡機構用于平衡泵的軸向力。 成套供應泵，防爆電機、公用底座或本身底座、止回閥、閘閥和備件。
DY型不銹鋼多級離心油泵型號說明：
例：DY46-50×4
DY—多級離心油泵
46—設計點流量為46m3/h
50—設計點單級揚程為50m
4—級數為4級
例：100DY16×3
100—泵吸入口直徑為100mm
DY—多級離心油泵
16—泵設計點單級揚程為16m
3—級數為3級

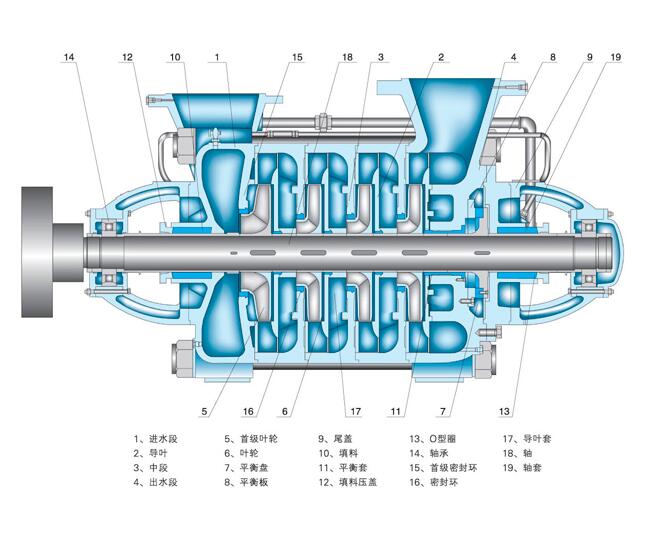

DY型不銹鋼多級離心油泵外形結構圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【DY型不銹鋼多級離心油泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
